WDZB1N-YJY 低烟无卤阻燃耐火电力电缆详解
一、型号含义（执行标准与结构解析）
WDZB1N-YJY 是一种高性能电力电缆，型号中各字母含义如下：
-
WDZ：无卤低烟阻燃（W - 无卤，D - 低烟，Z - 阻燃）。
-
燃烧时无卤化物释放（如 HCl），烟雾浓度低，毒性小，符合环保和消防安全要求。
-
-
B1：阻燃等级 B1 级（高于传统 B 级，属于 GB/T 19666-2019 中的高阻燃级别）。
-
需通过更严苛的燃烧测试（如成束燃烧、火焰蔓延、产烟量等），阻燃性能更优。
-
-
N：耐火（在火焰中可维持一定时间的正常供电能力）。
-
YJY：交联聚乙烯绝缘聚乙烯护套。
-
绝缘层：交联聚乙烯（XLPE），耐高温（长期工作温度 90℃），绝缘性能优异。
-
护套层：聚乙烯（PE），耐腐蚀、耐化学药品，机械强度高。
-
二、耐火电缆核心性能与技术参数
- 电气性能
-
额定电压：0.6/1kV（常见于低压电力系统）。
-
导体：铜芯（铜导体代号省略，铝芯为 YJLY），符合 GB/T 3956 标准，多为圆形绞合导体。
-
绝缘电阻：成品电缆绝缘电阻≥1000MΩ?km（20℃），确保低泄漏电流。
-
- 阻燃与耐火性能
-
符合 GB/T 19216.21 标准，在 750℃火焰中持续供电≥90 分钟（配云母带耐火层）。
-
成束燃烧试验中，火焰蔓延高度≤1.5m，且燃烧后炭化范围≤2.5m。
-
产烟量低（透光率≥60%），酸性气体释放量低（pH≥4.3，电导率≤10μS/mm）。
-
阻燃 B1 级：
-
耐火性能：
-
- 温度特性
-
长期工作温度：90℃。
-
短路温度（5s）：250℃。
-
耐低温：护套材料可在 - 15℃环境下保持柔韧性。
-
- 环保特性
-
无卤：燃烧时卤酸气体释放量≤5mg/g（远低于传统 PVC 电缆的 100mg/g 以上）。
-
低烟：燃烧时烟雾透光率≥60%（传统电缆仅 20%~40%），便于火灾时人员疏散和消防作业。
-

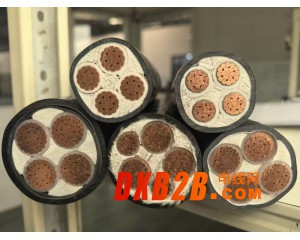

三、耐火电缆结构组成（典型结构示例）
-
导体：铜芯（单芯或多芯，多芯为圆形绞合，截面积 1.5~300mm2）。
-
绝缘层：交联聚乙烯（XLPE），厚度根据电压等级和截面积调整。
-
耐火层：云母带绕包（关键结构，确保耐火性能，常见于 N 型电缆）。
-
填充与包带：无卤阻燃填充料（如玻璃纤维），包带为无卤阻燃带。
-
内护套：聚乙烯（PE）或无卤阻燃聚烯烃（可选，增强结构稳定性）。
-
外护套：聚乙烯（PE），颜色多为黑色，印有型号、电压、厂标等标识。
四、耐火电缆应用场景
适用于对消防安全、环保要求高且需抗干扰的重要场所，包括：
-
高层建筑：消防系统（消火栓泵、喷淋泵）、应急照明、防火卷帘门等供电。
-
公共设施：地铁、机场、医院、商场的电力主干线，需满足阻燃耐火和低烟无卤要求。
-
工业领域：化工、冶金、矿山等有腐蚀或火灾风险的场所，传输动力电源。
-
重要设备：发电机、变压器、配电柜的连接电缆，确保在火灾中持续供电。
五、耐火电缆与其他电缆的区别
| 型号 | 绝缘 / 护套 | 阻燃等级 | 耐火层 | 典型应用 |
|---|---|---|---|---|
| WDZB1N-YJY | 交联聚乙烯 / PE | B1 级（高阻燃） | 云母带 | 高层消防、工业主干线 |
| WDZN-YJY | 交联聚乙烯 / PE | 常规阻燃（Z） | 云母带 | 普通阻燃耐火场景 |
| YJV | 交联聚乙烯 / PVC | 无阻燃 | 无 | 普通电力传输（非消防场景） |
| NH-YJV | 交联聚乙烯 / PVC | 无阻燃 | 云母带 | 仅耐火，无低烟无卤特性 |
六、选型与安装注意事项
- 选型要点
-
根据负载电流选择导体截面积（如 30kW 电机选 16mm2 铜芯）。
-
优先选用多芯电缆（如 4 芯 / 5 芯）用于三相系统，单芯电缆需避免涡流损耗。
-
确认阻燃等级（B1 级需通过第三方认证，如 CCC）。
-
- 安装要求
-
避免与高温设备直接接触（如蒸汽管道），间距≥300mm。
-
固定敷设时可用桥架或穿管（钢管 / 阻燃塑料管），弯曲半径≥15D（D 为电缆外径）。
-
接头需采用专用阻燃耐火端子，确保绝缘和机械强度。
-
- 检验标准
-
出厂需提供燃烧性能检测报告（如成束燃烧、耐火试验）、环保检测报告（卤酸气体、烟雾密度）。
-
